Light Gauge အရှည်လိုင်းမှဖြတ်ပါးလွှာသောသတ္တုကွိုင်များကိုကြိုတင်သတ်မှတ်ထားသည့်အရှည်သို့ပြားစေခြင်းနှင့်ဖြတ်ခြင်းများပြုလုပ်ရန်ဖြစ်သည်။ ဒီ Light Gauge ကိုအရှည်အရှည်ကိုဖြတ်တောက်ခြင်းသည်သတ္တုပြုပြင်ထုတ်လုပ်သည့်စက်မှုလုပ်ငန်းတွင်ကျယ်ကျယ်ပြန့်ပြန့်အသုံးပြုသည်။ အထူးသဖြင့်အအေးထားသောကာဘွန်သံမဏိသံမဏိ,
ဤဆောင်းပါးသည်အဓိကဖွဲ့စည်းပုံ, လုပ်ငန်းစဉ်စီးဆင်းမှု, အဓိကနည်းပညာဆိုင်ရာအချက်များနှင့်အလင်း gauge ဖြတ်စက်များနှင့်အလျားများထံမှအလျားထုတ်လွှင့်စက်များအားပိုမိုနားလည်သဘောပေါက်ခြင်းဖြင့်စာဖတ်သူများအားအသေးစိတ်လေ့လာခြင်းကိုအသေးစိတ်ခွဲခြမ်းစိတ်ဖြာပါလိမ့်မည်။
A Light Gauge အရှည်စက်ကိုဖြတ်ပုံမှန်အားဖြင့်ထိရောက်သောနှင့်တိကျသောအပြောင်းအလဲများကိုရရှိရန်အတူတကွလုပ်ဆောင်သောအစိတ်အပိုင်းများစွာပါဝင်သည်။ အောက်ဖော်ပြပါများသည် Light Gauge ၏အဓိကအစိတ်အပိုင်းများဖြစ်သည်။

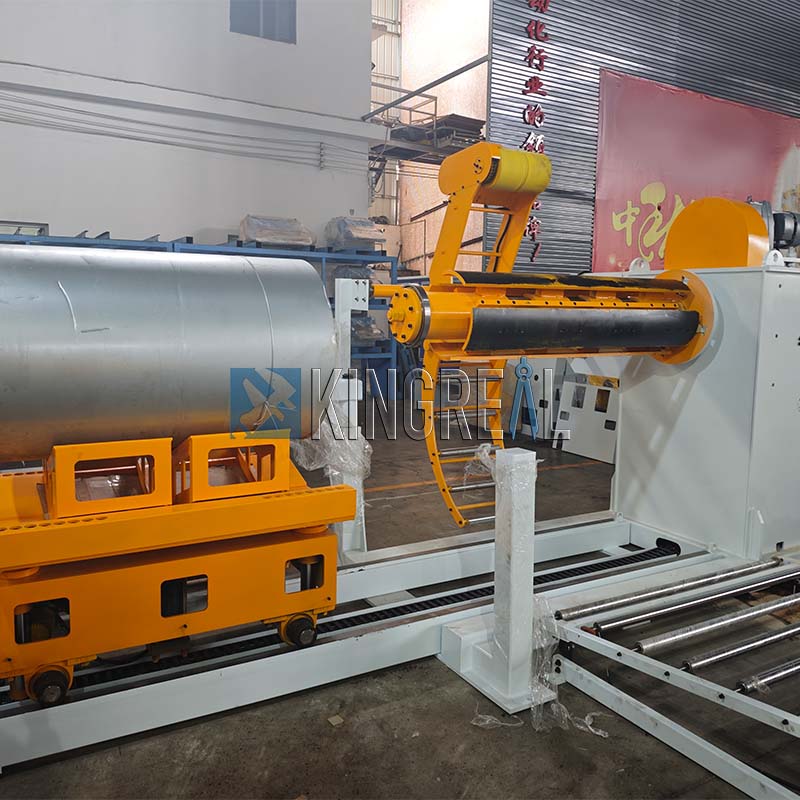

Light Gauge အတွက် Trolley ကို Light Light မှဖြတ်တောက်ခြင်း - သိုလှောင် area ရိယာမှသတ္တုကွိုင်များမှဖျက်ဆီးခြင်းသို့သယ်ဆောင်သည်။
Light Gauge အတွက် Decoiler Defiler အရှည်လိုင်းသို့ဖြတ်တောက်ခြင်း - နောက်ဆက်တွဲအပြောင်းအလဲနဲ့အတွက်သတ္တုကွိုင်များကိုမဖြုတ်ပါနှင့်။
Light Gauge ကိုအရှည်လိုင်းသို့ဖြတ်သည့်အတွက် Pad Pad Pad Pad: ညှိနှိုင်းစဉ်အတွင်းကွိုင်များသည်တည်ငြိမ်နေစေရန်သေချာသည်။
Light Gauge အတွက် Light Gauge အတွက် leveling Under lege Length to Light Line မှဖယ်ရှားရန်နှင့်နောက်ဆက်တွဲအပြောင်းအလဲအတွက်တိကျမှန်ကန်မှုကိုဖယ်ရှားရန်ကွိုင်ပမာဏ။ ဖောက်သည်များ၏လိုအပ်ချက်ပေါ် မူတည်. ခြောက်ဆင့်, လေးဆင့်သို့မဟုတ်အဆင့်ဆင့်အဆင့်သတ်မှတ်ချက်ယူနစ်များကိုရရှိနိုင်သည်။
ရွှေ့ပြောင်းကူးယူနိုင်သောတံတား, လမ်းညွှန်နှင့်ဆုံးမပဲ့ပြင်ရေးကိရိယာနှင့်အရွယ်အစားယန္တရားများ - coiled sheet ကိုလမ်းညွှန်နှင့်နေရာချထားခြင်း, ဆံပင်ညှပ်ခြင်းလုပ်ငန်းစဉ်အတွင်းမှန်ကန်သောအနေအထားတွင်ရှိနေဆဲဖြစ်သည်။
Light Gauge အတွက် laminating device ကိုအရှည်လိုင်းသို့ဖြတ်တောက်ခြင်း - optional ကိုလက်ညှိုးထိုးခြင်း, မျက်နှာပြင်မျက်နှာပြင်သို့အကာအကွယ်ရုပ်ရှင်ကိုအသုံးပြုသည်။

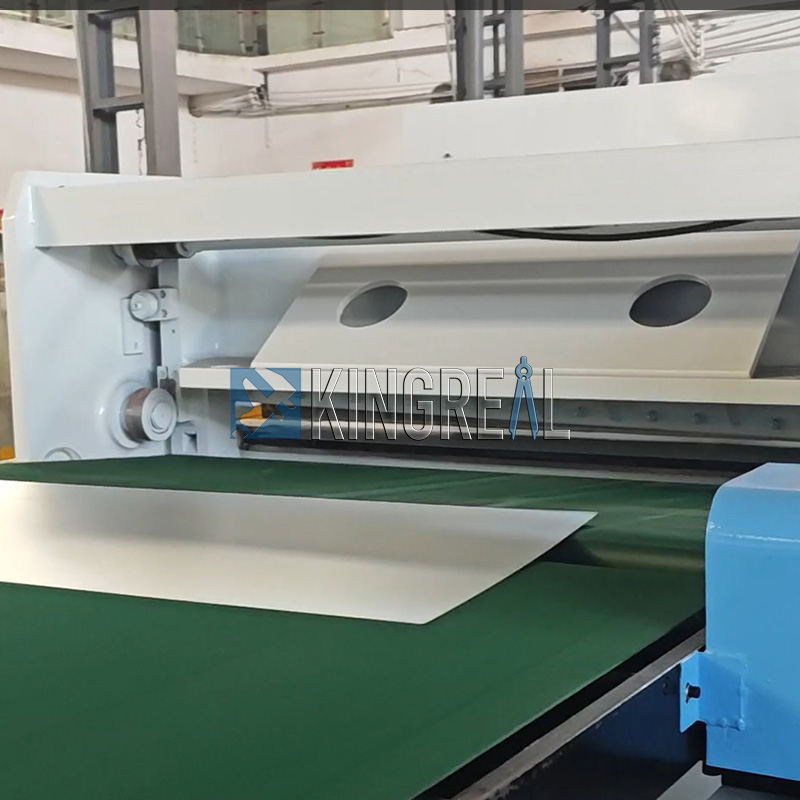

Light Gauge အတွက်ညှပ်စက်များအရှည်စက်အထိညှပ်စက်များ - အဆင့်မြင့်စက်ကို ဖြတ်. အဆင့်မြင့် coiled စာရွက်ကိုကြိုတင်သတ်မှတ်ထားသောအရှည်သို့ညှပ်ပါ။ ညှပ်စက်များသည်မတူညီသောပစ္စည်းများနှင့်အထူများကိုလိုက်လျောညီထွေဖြစ်အောင်ပြုလုပ်နိုင်သည်။
Light Gauge အတွက် centicyor စားပွဲပေါ်မှာအရှည်စက်အထိ: ညှပ်စာရွက်များကိုနောက်လုပ်ငန်းစဉ်အဆင့်သို့သယ်ယူပို့ဆောင်ပေးသည်။

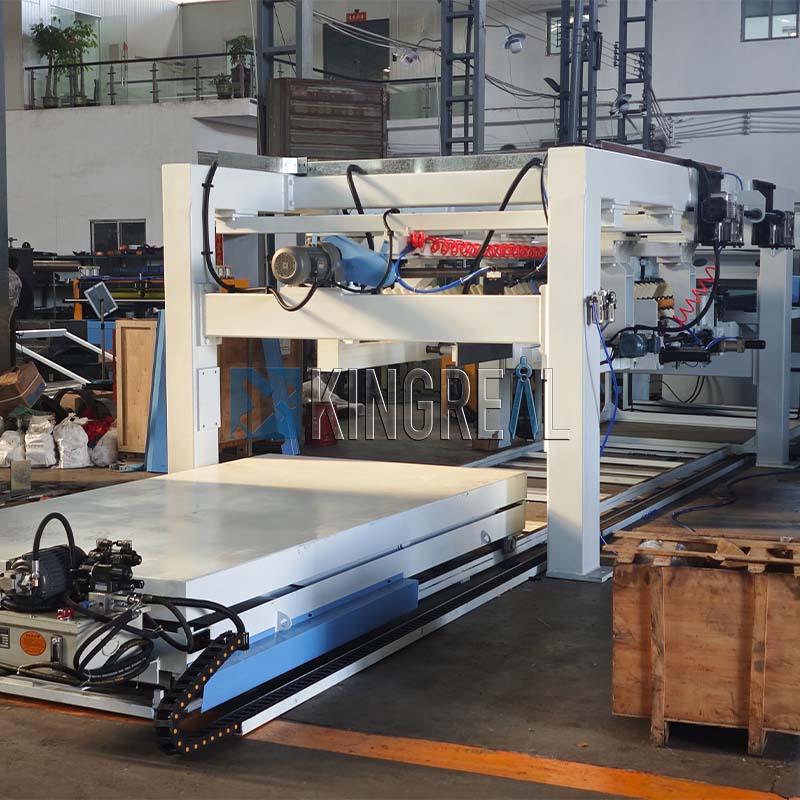

Pneumatic stacking ထိန်သိမ်းခြင်း, ဟိုက်ဒရောလစ်ဓာတ်ဆာခြင်းပလက်ဖောင်းနှင့်အဓိကကောက်ခေါင်းစားပွဲ - ဤကိရိယာများသည်အလိုအလျောက် stacking နှင့်သယ်ယူပို့ဆောင်ရေးတိုးတက်လာခြင်း,
ဟိုက်ဒရောလစ်နှင့်လျှပ်စစ်ထိန်းချုပ်ရေးစနစ်များ - ထုတ်လုပ်မှုလိုင်းတစ်ခုလုံးကိုထိန်းချုပ်နိုင်ပြီးအစိတ်အပိုင်းအားလုံး၏ညှိနှိုင်းဆောင်ရွက်မှုကိုသေချာစေရန်။
အစိတ်အပိုင်းများအားလုံးသည် PLC ထိန်းချုပ်ထားပြီးအလိုအလျောက်နှင့်ယုံကြည်စိတ်ချရမှုနှုန်းမြင့်မားစေသည်။
 |
 |
 |

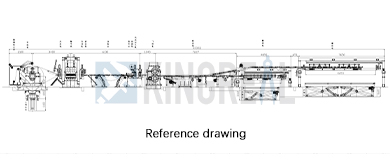

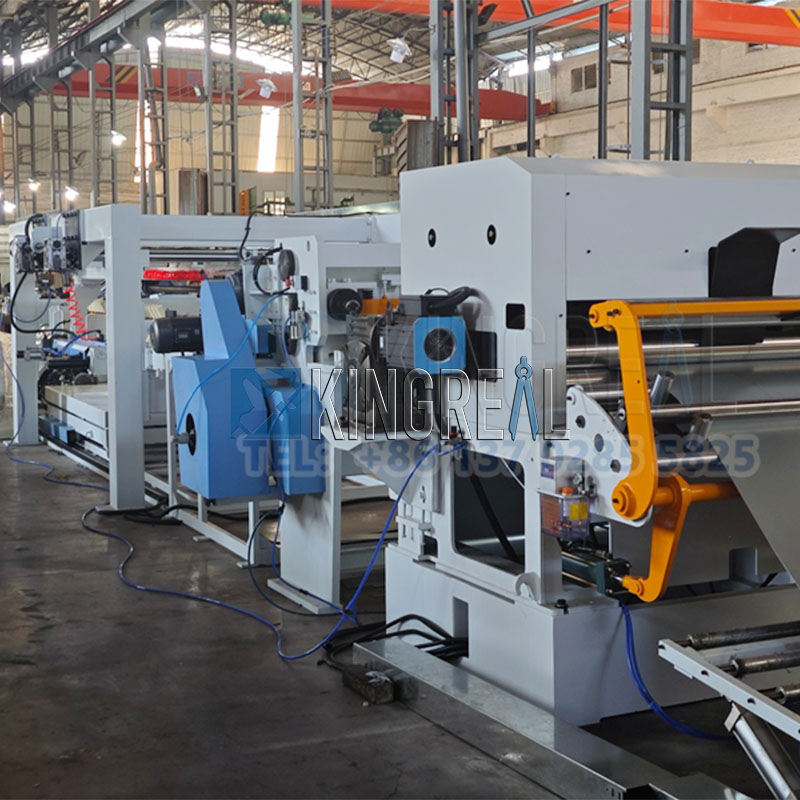

coil lifter ---- Decoiler - Decoiler - Snubber roller + prider + pre-rolling machine ---- တိကျစွာ 5-roller roller leveling စက် (servo control) ---- အော်တို stacker + + periCher + plust + + plat + x ကိုရုပ်သိမ်းသည့်ပလက်ဖောင်း + + + + x ကိုရုပ်သိမ်းသည့်ပလက်ဖောင်း + plat + + + + + + x ကိုရုပ်သိမ်းသည့်ပလက်ဖောင်း + plat + + + + + + + + + + + x ကိုရုပ်သိမ်းသည့်ပလက်ဖောင်း + plat + + + plat + + plat + + + + + plating plat
ဝတ္တု
CR, Galvanized, အရောင်ဖြင့်ဖုံးထားသောသံမဏိ, သံမဏိ, သံမဏိ
အထူအကွာအဝေး
0.2-2 မီလီမီတာ / 0.3-3.2 မီလီမီတာ
အကျယ်အကွာအဝေး
1250/1300/1500/1600/1800 / 2000mm
ကွိုင်အလေးချိန်
10/15 / 20t
i.d. ကွိုင်
508mm
ဖြတ်တောက်ခြင်းအရှည်
500-4000mm; 500-6000mm
အလုပ်လုပ်အမြန်နှုန်း
0 ~ ~ 120m / min (ပျမ်းမျှအမြန်နှုန်း 0 ~ 60m / min)
အရှည်လိုင်းမှအလိုအလျှောက်အလိုအလျောက်အလင်း gauge
အပေြာင်းLight Gauge အရှည်စက်ကိုဖြတ်အပြည့်အဝအလိုအလျောက်ထိန်းချုပ်မှုအတွက် PLC စနစ်ကိုအသုံးပြုသည်။ ဤစနစ်သည်အမျိုးမျိုးသောအစိတ်အပိုင်းများကိုညှိနှိုင်းဆောင်ရွက်ခြင်းကိုညှိနှိုင်းခြင်းသာမကထုတ်လုပ်မှုလုပ်ငန်းစဉ်များအားအချိန်နှင့်တပြေးညီစောင့်ကြည့်လေ့လာခြင်းကိုပြုလုပ်သည်။ PLC သည်လည်ပတ်မှုအခြေအနေများအပေါ် အခြေခံ. ပစ္စည်းကိရိယာ parameters များကိုအလိုအလျောက်ညှိသည်။ ထို့အပြင်စနစ်သည်မြန်ဆန်သော parameter သည် respect parameter reset function ကိုထောက်ပံ့ပေးပြီးပြောင်းလဲနေသောအပြောင်းအလဲများနှင့်ထုတ်လုပ်မှုအခြေအနေများကိုပြောင်းလဲခြင်းကိုပြောင်းလွယ်ပြင်လွယ်လိုက်လျောညီထွေဖြစ်အောင်လုပ်ခြင်းသည်အရှည်စက်အထိအလိုက်သင့်ပြောင်းလဲခြင်းကိုသိသိသာသာတိုးတက်စေသည်။
Light Gauge အတွက်အလိုအလျောက်တိုင်းတာခြင်းစနစ်
မြင့်မားသောအလိုအလျောက်တိုင်းတာသည့်ကိရိယာတပ်ဆင်ထားသည့်စနစ်သည်အချိန်နှင့်အမျှဖြတ်တောက်ခြင်းနှင့်ထုတ်လုပ်မှုပမာဏကိုအမှန်ပင်အချိန်မီပြသသည်။ ပစ္စည်းတစ်ခုစီသည်လုပ်ငန်းစဉ်စံနှုန်းများနှင့်ကိုက်ညီသည်။ ပေါင်းစည်းအာရုံခံကိရိယာများနှင့်ဒေတာပြုပြင်ခြင်းဌာနကိုအသုံးပြုခြင်းစနစ်သည်မီလီစက္ကန်တွင်ရှုထောင့်စစ်ဆေးခြင်းများကိုပြီးဆုံးစေပြီးဤအချက်အလက်များကို PLC Control System သို့ပြန်ပို့သည်။
ဤပိတ်ထားသော loop control mode သည် Light Gauge ကိုအဆင့်မြှင့်တင်ခြင်းအားဖြင့်တိုင်းတာသည့်အချက်အလက်များအပေါ် အခြေခံ. ပြုပြင်ခြင်းဆိုင်ရာအချက်များအားပုံမှန်အားဖြင့်ညှိနှိုင်းမှုကိုဖြတ်တောက်နိုင်ပြီး,
Light Gauge မှအရှည်လိုင်းသို့ဖြတ်ကူးခြင်းအတွက်လုံခြုံစိတ်ချရသောကာကွယ်မှုမျိုးစုံ
အရေးပေါ်အခြေအနေစက်နှင့်အသိဉာဏ်နှိုးစက်နှိုးစက်နှိုးစက်၏ပြုပြင်ပြောင်းလဲရေးယန္တရားတပ်ဆင်ထားသည်။ ဘေးကင်းလုံခြုံမှု circuit သည် PLC ကိုအချိန်နှင့်တပြေးညီအဆင့်အတန်းစောင့်ကြည့်လေ့လာခြင်းအတွက်အသုံးပြုသည်။
အကယ်. ပုံမှန်မဟုတ်သောအချက်ပြမှုကိုရှာဖွေတွေ့ရှိပါကစနစ်သည် 0.5 စက္ကန့်အတွင်းအကာအကွယ်ပေးသည့် function ကိုဖြစ်ပေါ်စေသည်Light Gauge အရှည်စက်ကိုဖြတ်ပျက်စီးဆုံးရှုံးမှုနှင့်ပုဂ္ဂိုလ်ရေးဒဏ်ရာ။
အော်ပရေတာများသည်ပြ the နာ၏ရင်းမြစ်ကိုလျင်မြန်စွာရှာဖွေရန်နှင့်ပျမ်းမျှအမှားတုန့်ပြန်မှုအချိန်ကိုလျှော့ချခြင်းနှင့်ပျမ်းမျှအမှားတုံ့ပြန်မှုကိုလျှော့ချခြင်းအားလျင်မြန်စွာနေရာချထားခြင်းနှင့်ပျမ်းမျှအမှားတုံ့ပြန်မှုကို 40% လျှော့ချရန်အလျင်အမြန်နေရာချထားသည်။
Light Gauge မှအစာကျွေးခြင်းအတွက်အစာကျွေးခြင်း
တံခါးပိတ်ရှာဖွေတွေ့ရှိသောနည်းပညာနှင့်အတူ servo-detecting စနစ်နှင့်အတူ servo-detection နည်းပညာနှင့်အတူ servo-detection စနစ်ကို± 0.05mm ၏တိကျမှန်ကန်မှုကိုရရှိစေသည်။ Servo Motor သည်အစာကျွေးသောအနေအထားတွင်အချိန်နှင့်တပြေးညီတုံ့ပြန်ချက်များပေးရန် encoder ကိုအသုံးပြုသည်။
ရိုးရာဟိုက်ဒရောလစ်အစာကျွေးခြင်းနည်းလမ်းများနှင့်နှိုင်းယှဉ်လျှင် servo system ၏တုန့်ပြန်မှုနှုန်းသည် 60% ပိုမိုမြန်ဆန်ပြီးရုတ်တရက်ပြောင်းလဲခြင်း,
Light Gauge အတွက် Guge အတွက်ဂဟေ Heal ကုသမှု
သံမဏိကိုယ်ထည်အဆောက်အအုံများအားလုံးဟာစိတ်ဖိစီးမှုကြီးပြင်းတဲ့မီးဖိုထဲမှာစိတ်ဖိစီးမှုကုသမှုခံယူရတယ်။ ဤဖြစ်စဉ်သည်ကျန်ရှိနေသေးသောဂဟေဆော်မှုစိတ်ဖိစီးမှုကိုထိရောက်စွာလျှော့ချပြီးပစ္စည်းများကို 30% ကျော်တိုးချဲ့သည်။ မကုသရသေးသောဂဟေဆော်ချက်များသည်အ 0 တ်အထည်များအနေဖြင့်အက်ကြောင်းကိုပင်ပန်းနွမ်းနယ်နေသည်။ စဉ်ဆက်မပြတ်အပူချိန် 580 ဒီဂရီစင်တီဂ 10 ဒီဂရီ 10 ဒီဂရီစင်တီဂရိတ်တွင်အပူချိန်ကိုပြန်လည်သတ်မှတ်ခြင်းသည် HRC22-26 အကွာအဝေးအတွင်းရှိစံပြခိုင်မာမှုကိုထိန်းသိမ်းထားသည်။
Light Gauge အတွက်အရှည်လိုင်းကိုဖြတ်တောက်ခြင်းအတွက်စွမ်းဆောင်ရည်မြင့်မားသောညှပ်
Optimized ဖြတ်တောက်ခြင်းအစွန်းဒီဇိုင်းနှင့်ပေါင်းစပ်ထားသောမူပိုင်ခွင့်ရှိသောဟိုက်ဒရောလစ်စနစ်သည်တစ်မိနစ်လျှင် 25 ခုလျှော့ချနိုင်သည့်မြန်နှုန်းညှပ်ပမာဏကိုရရှိစေသည်။ အထူးပြုလုပ်ထားသောဓါးသွားများသည်သာမန်ပစ္စည်းများကိုသုံးကြိမ်သာသုံးကြိမ်နှင့် 0.02mm / m သို့မဟုတ်ထိုထက်နည်းဖြတ်တောက်ခြင်းဖြစ်သည်။ လက်တွေ့ကျသောအပလီကေးရှင်းများကဤနည်းပညာသည် Sift Suvput ကို 45% တိုးမြှင့်ပေးပြီးစွမ်းအင်သုံးစွဲမှုကို 15% လျှော့ချနေစဉ် 45% အား 45% တိုးစေသည်။ အလိုအလျောက်အလိုအလျောက်ချောဆီကိုစနစ်ကနောက်ထပ် tool wear ကိုလျော့နည်းစေသည်။
