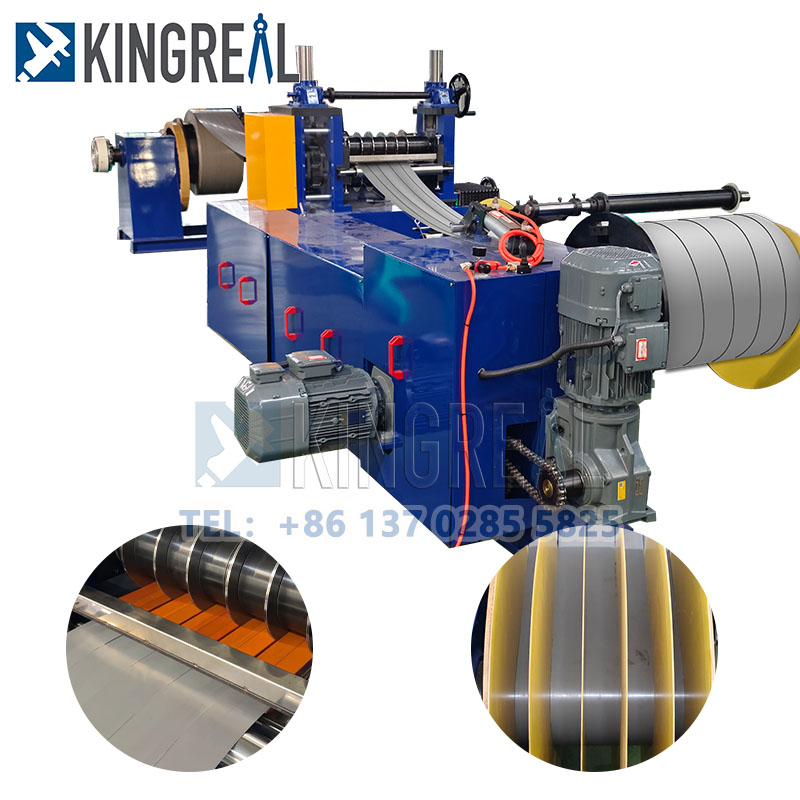

KingRanal သံမဏိဆွေမျိုးကကမ်းလှမ်းသည်ရိုးရှင်းသောကွိုင်ထိုးစက်နိမ့်ဘတ်ဂျက်နှင့်အတူဖောက်သည်များအတွက်။ ဤရိုးရှင်းသော Coil Slittitte Slittitting Line သည်အဓိကအားဖြင့်ကွိုင်များက 0 န်ဆောင်မှုခံယူသူ၏လိုအပ်ချက်များနှင့်အံဝင်ခွင်ကျဖြစ်အောင်လုပ်ထားသည့် strips များသို့ကျယ်ပြန့်သောကွိုင်များသို့ပျံသန်းရန်အသုံးပြုသည်။

ဤရိုးရှင်းသော coil slittitting စက်သည်ဖောက်သည်များ၏လိုအပ်ချက်များကိုဖြည့်ဆည်းရန်ဒီဇိုင်းရေးဆွဲရန်ဒီဇိုင်းပြုလုပ်ထားသည်။ KingRreal သံမဏိဆွယ်ခြင်းနှင့်လည်းရိုးရှင်းသောကွိုင် clittitting line ၏ရိုးရှင်းသောဗားရှင်းကိုလည်းပေးသည်။ ဤရိုးရှင်းသော coil slittitting စက်သည်ရိုးရှင်းသော coil slitting line ၏လိုအပ်ချက်များကိုဖြည့်ဆည်းစဉ်ပစ္စည်းကိရိယာများလိုအပ်ချက်များလျော့နည်းစေသည်။

ရိုးရှင်းသောကွိုင်ကြိုးထိုးစက်နှင့်စံသတ္တုပါးလွှာသောစက်နှစ်ခုလုံးသည်အအေးမိသည့်ကာဗွန်သံမဏိ, ဆီလီကွန်သံမဏိသံမဏိ, သံလွင်သံမဏိ,

ရိုးရှင်းသောကွိုင်ထိုးစက်၏အသွားအလာ

Loading coil → decoiling → pinching → shearing → looping → guiding → slitting → rewinding scrap → looping → tension → recoiling → unloading coils

ရိုးရှင်းသောကွိုင်ထိုးလိုင်း၏ parameters တွေကို

ပုံစံ	ပစ္စည်းအထူ (MM)	ပစ္စည်းအကျယ် (MM)	strips များအရေအတွက်	အရှိန်	ကွိုင်အလေးချိန်	ပေြာဆို
စံပြ 1	0.1-1	80-350	8-30	50-100	3	နည်းပညာဆိုင်ရာသတ်မှတ်ချက်များနှင့်ပစ္စည်းပြင်ဆင်မှုကိုဖောက်သည်လိုအပ်ချက်အလိုက်ဆုံးဖြတ်နိုင်သည်
စံပြ 2	0.2-2	80-350	6-30	50-150	3
မော်ဒယ် 3	0.2-2	80-450	6-30	50-150	5
မော်ဒယ် 4	0.2-2	80-650	6-30	50-150	7
စံပြ 5	0.2-2	80-800	6-30	50-150	7
စံပြ 6	0.1-1	500-1300	12-30	50-200	7/15
ပုံစံ 7	0.3-2	500-1600	12-30	50-200	7/15
မော်ဒယ် 8	0.3-3	500-1600	8-30	50-180	15
မော်ဒယ် 9	0.3-3	900-1800	8-30	50-180	20
မော်ဒယ် 10	1-4	900-1600	6-30	50-120	20
စံပြ 11	1-6	900-1600	6-30	30-80	30
မော်ဒယ် 12	2-12	900-1600	5-30	20-50	30

ရိုးရှင်းသောကွိုင် plitting လိုင်း၏အဓိကအစိတ်အပိုင်းများ

က။ ရိုးရှင်းသော coil slittitting စက်အတွက် hydraulic ကွိုင်ကွိုင် Trolley တင်နေသည်

1 ။ အဓိကအစိတ်အပိုင်းများ - သံမဏိကိုယ်ထည်အဆောက်အအုံ, ရွေ့လျားဘီးလေးလုံး, လမ်းညွှန်ကော်လံ, drive ကိုရိုးတံစသည်တို့,

2 ။ အများဆုံးဝန် - 10 တန်, 1.1 kW cycloidal pinwheel မော်တာ, ခရီးသွားအမြန်နှုန်း 6 m / min ။

3 ။ ဟိုက်ဒရောလစ် drive: အများဆုံးလေဖြတ်သည့်လေဖြတ်ခြင်းနှင့်အတူ 10 တန်အောက်ခြေရှိကွိုင်များကိုတက်နိုင်ပြီးအောက်ခြေ 500 မီလီမီတာရှိသည်။ Hydraulic Cylinder: FA-φ125မီလီမီတာ (တ ဦး တည်း set) ။

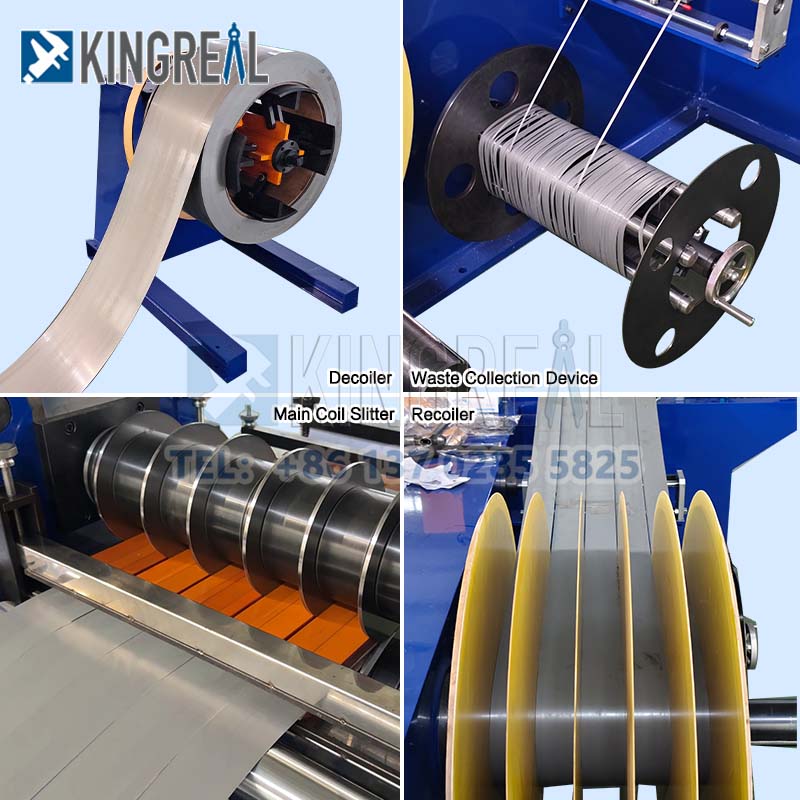

ခ။ ရိုးရှင်းသောကွိုင် plittitting လိုင်းအတွက်ဟိုက်ဒရောလစ် Decoiler

1) အဓိကအစိတ်အပိုင်းများ - Welded သံမဏိကိုယ်ထည်, ပုကန်းပုံသဏ် old ာန်လေးခု,

2) ချဲ့ထွင်ခြင်းနှင့်ပြန်လည်ထုတ်ယူခြင်း Range: φ460 MM မှφ520 mm × 850 မီလီမီတာ။

3) အများဆုံးဝန်: 10 တန်။

4. Hydraulic Drive: တိုးချဲ့ Hydraulic ဆလင်ဒါဖြင့်ချဲ့ထွင်ခြင်းနှင့်ပြန်လည်ရုပ်သိမ်းခြင်းကိုပြုလုပ်သည်။ ဟိုက်ဒရောလစ်ဆလင်ဒါများ - FA-φ200မီလီမီတာ (1 ခု)

5) Motor Power: 4.0 KW cycloidal finwheel motor + inverter, chold-drived feed

6. Reply roller: 1.1 kW cycloidal pinwheel မော်တာ

ဂ။ ရိုးရှင်းသောကွိုင်ထိုးစက်အတွက်ဟိုက်ဒရောလစ်အထောက်အပံ့လက်မောင်း

ရည်ရွယ်ချက် - အဓိကဆုံးဖြတ်ချက်ချသူကိုထောက်ခံပြီး Reel ရဲ့လည်ပတ် inertia ကိုတိုးပွားစေပါတယ်။

Single-ARM ဖွဲ့စည်းပုံ, ဟိုက်ဒရောလစ်ဆလင်ဒါဓာတ်လှေကားနှင့်လျော့နည်း။

မလှည့်စားနေစဉ်အတွင်း Support Arm သည်ဆုံးဖြတ်ချက်ဖျက်ဆီးခြင်းကိုထောက်ခံရန်ဖြစ်သည်။ တင်စဉ်အတွင်းပံ့ပိုးမှုသည်လက်မောင်းကိုဆင်းသက်လာသည်။

d ။ Peeler, Roller, ရိုးရှင်းသောကွိုင်ထိုးလိုင်းအတွက်ဟိုက်ဒရောလစ်ညှပ်စက်

အဓိကဖွဲ့စည်းပုံ - ဂဟေဆော်သံသံမဏိပြား

RELLER: φ250× 1050 မီလီမီတာ, ချောမွေ့သောပြွန်, Polyurethane ရာဘာနှင့်အတူ Valiable ကြိမ်နှုန်း drive နှင့်အတူ 18.5kw သမားရိုးကျမော်တာ

Hydraulic Shear: သံမဏိပြားဘောင်, သွန်းသံမဏိဓါး

Cutter: Four12MOV, Hardness: 60 ± 1

Hydraulic Drive: Hydraulic Cylinder: FA-φ100မီလီမီတာ, 2 အစုံ

င ရိုးရှင်းသော coil slittitting စက်အတွက် looping တွင်းနှင့်တံတား

အဓိကဖွဲ့စည်းပုံ - ဂဟေဆော်သံသံမဏိပြား

ဟိုက်ဒရောလစ် drive: ca-φ80မီလီမီတာ,

f ။ ရိုးရှင်းသောကွိုင်ထိုးလိုင်းအတွက်လက်စွဲစာအုပ်လမ်းညွှန်များ

1 ။ အဓိကအစိတ်အပိုင်းများ - သံမဏိပြား, Polyurethane ရာဘာဘီး, ဝက်အူလက်အိတ်, လျှပ်စစ်ညှိနှိုင်းမှုစသည်ဖြင့်

2 ။ Side လမ်းညွှန် roller: ပစ္စည်း: CR12MOV, အပူချိန်မြင့်မားခြင်း, အပူချိန်မြင့်မားခြင်း, အပူချိန်မြင့်ခြင်း,

ဆ။ ရိုးရှင်းသောကွိုင် plittitting လိုင်းများအတွက် slitting စက်

1 ။ အဓိကအစိတ်အပိုင်းများ - သံမဏိပြားဖွဲ့စည်းပုံ, သွန်း, synchronous gearbox, ရုပ်သိမ်းသည့်ယန္တရား,

2 ။ Cutter ရိုးတံ: 40cr, φ140 x 1050 မီလီမီတာ, T-slot 28 မီလီမီတာ, အလယ်အလတ်ကြိမ်မြောက်နှာချေခြင်းနှင့်အပူ, မြေပြင်,

3 ။ Cutter အပြင်ဘက်အချင်း: φ280မီလီမီတာ (ဝယ်သူ)

4 ။ ပြင်ဆင်ခြင်းနည်းလမ်း: အခွံမာသီးနှင့်အတူ cutter သော့ခတ်

5 ။ တ ဦး တည်းညှိနှိုင်းမှု bracket ကိုသစ်သား strips တွေကို fixing များအတွက် set

ပ

7 ။ စောင်မော်တာ: 45kw ac motor + inverter

ဇ။ ရိုးရှင်းသော coil slittitting စက်အတွက်သီးခြား scrap winder

အဓိကအစိတ်အပိုင်းများ - ဂဟေဆော်သံသံမဏိပြားဖွဲ့စည်းပုံ, လမ်းညွှန် roller

နှစ်ဖက်စလုံးကနှစ်ဖက်စလုံးတွင်ကြည့်ပါ။ Telescopic ယန္တရား, အလိုအလျောက်ဥတု, AC MOTON + Inverter Drive

ငါ။ ရိုးရှင်းသော coil pl line အတွက် looping တွင်းနှင့်တံတား

အဓိကဘောင်: ဂဟေဆော်သံသံမဏိပြားဖွဲ့စည်းပုံ

Hydraulic Drive: Hydraulic Cylinder Controls Bridge LIFT နှင့်အောက် - CA-φ80mm (1 Set)

J ။ ရိုးရှင်းသောကွိုင် plittitting စက်အတွက်ပြားတင်းကျပ်စွာတင်းမာနေဘူတာ

အဓိကဖွဲ့စည်းပုံ - သံမဏိပြား, roller, pu ရော်ဘာခွဲထုတ်ခြင်း

တင်းမာနေသော pad: သိုးမွှေး - coated

roller: φ500mm, Pu ရော်ဘာ - coated

ဟိုက်ဒရောလစ် drive: ပန်းကန်၏မြှင့်တင်ခြင်းနှင့်လျှော့ချခြင်းတို့ကိုထိန်းချုပ်သည်။ Hydraulic Cylinder: FA-φ100mm (2 စုံ)

k ။ Hydraulic Coiler, ရိုးရှင်းသောကွိုင် plittitting လိုင်းအတွက်ဟိုက်ဒရောလစ် ejector

အဓိကအစိတ်အပိုင်းများ - သံမဏိဖွဲ့စည်းပုံ, သံမဏိပြားလေးပြား, ပုကရက်ပုံစံ 4 ခု, နားပြားပြားများ, ဝက်ဝံများ, bearing လုပ်ကွက်များ,

uncling အချင်းအကွာအဝေး: φ480mm to φ508mm× 850mm

Push-plus hydraulic ဆလင်ဒါ: FA-φ150mm

အများဆုံးဝန်စွမ်းရည်: 10 တန်

75kw ac မော်တာ + inverter

ø80mmစာနယ်ဇင်းလက်မောင်း, ဟိုက်ဒရောလစ်ဓာတ်လှေကား

ဌ။ ရိုးရှင်းသောကွိုင်ထိုးစက်အတွက်ဟိုက်ဒရောလစ်အထောက်အပံ့လက်မောင်း

ရည်ရွယ်ချက် - အဓိက coiler လက်မောင်းကိုထောက်ပံ့ပေးပြီး Coiler ၏အလှည့်အပြောင်းကိုတိုးပွားစေသည်။

တစ်ခုတည်းလက်မောင်းဖွဲ့စည်းပုံ, ဟိုက်ဒရောလစ်ဓာတ်လှေကား

coilling လုပ်စဉ်အတွင်း coiler လက်မောင်းကိုထောကျပံ့ဖို့ထောက်ပွား ချနေစဉ်အတွင်းပံ့ပိုးမှုသည်အောက်သို့ဆင်းသွားသည်။

မီတာ။ ရိုးရှင်းသောကွိုင် plittitting လိုင်းအတွက်ဟိုက်ဒရောလစ်ချလှည်း

1) အဓိကအစိတ်အပိုင်းများ - ဂဟေဆော်သံသံမဏိကိုယ်ထည်ဖွဲ့စည်းပုံ, ခရီးသွားဘီးလေးလုံး, လမ်းညွှန်ကော်လံ, drive ကိုရိုးတံစသည်တို့,

2) အများဆုံးဝန်စွမ်းရည်: 10 တန်, 1.1kw cycloidal pinwheel မော်တာ, ခရီးသွားမြန်: 6 မီတာ / min ။

3) ဟိုက်ဒရောလစ် Drive - ကွိုင်ပမာဏကိုတန်ချိန် 10 တန်အထိမြှင့်တင်ပေးနိုင်သည့်စွမ်းရည် 500 မီလီမီတာရှိသောလေဖြတ်ခြင်းဖြင့်ဖြစ်သည်။ ဟိုက်ဒရောလစ်ဆလင်ဒါ - FA-φ125မီလီမီတာ,

ရိုးရှင်းသောကွိုင်ထိုးစက်အတွက် n.hydraulic စနစ်

အဓိကအစိတ်အပိုင်းများ - 300 ကီလိုဂရမ်ဂဟေဗစ်ဂိတ်ရေနံတိုင်ကီကော်မတီအမျိုးမျိုးနှင့်ရေနံဆားကစ်ဘုတ်များ။

Hydraulic Drive Power - E-Class 11 KW မော်တာ, 30 မီလီမီတာနေရာရွှေ့ပြောင်းခြင်း, ပုံမှန်ဖိအား - 70 ကီလိုဂရမ် / cm², အများဆုံးဖိအား - 140 ကီလိုဂရမ်ဖိအား။

o ။ ရိုးရှင်းသောကွိုင်ထိုးလိုင်းအတွက်လျှပ်စစ်ထိန်းချုပ်မှုစနစ်

1. အဓိကထိန်းချုပ်မှု console တစ်ခုနှင့်အရန်ထိန်းချုပ်ရေးဗီရိုနှစ်ခုကကွိုင်တင်ခြင်းနှင့်ချခြင်းတို့ကိုလွယ်ကူချောမွေ့စေသည်။

2) Power Supply: Phink-phase 380V ± 10%, 50Hz ± 1Hz

3) အဓိကအစိတ်အပိုင်းများနှင့် applications များ - လိုင်းတစ်ခုလုံးတွင်အဓိကထိန်းချုပ်ရေး console တွင်အဓိကထိန်းချုပ်ရေး console တွင်ပါ 0 င်သည်။ ရိုးရှင်းသော Coil Slittitte Slittitting လိုင်းတစ်ခုလုံးသည်ဗဟိုထိန်းချုပ်မှုကိုအသုံးပြုသည်။ အဓိကထိန်းချုပ်မှု console တွင်ဒစ်ဂျစ်တယ်မျက်နှာပြင်, အမြင့်ဆုံးမြန်နှုန်းညှိနှိုင်းမှု, အနိမ့်အစာကျွေးခြင်း, အစိတ်အပိုင်းများအားလုံးကိုတင်သွင်းခြင်းသို့မဟုတ်လူသိများသောပြည်တွင်းအမှတ်တံဆိပ်များမှတင်သွင်းသည်။ Touchscreen Control system သည်မြန်နှုန်းနှင့်အခြား parameters များကို setting နှင့်ညှိနှိုင်းမှုများကိုလွယ်ကူချောမွေ့စေသည်။ ၎င်းသည်လက်စွဲ, ရပ်စဲနှင့်အလိုအလျောက်ပုံစံများအကြားအလွယ်တကူပြောင်းနိုင်သည်။ရိုးရှင်းသောကွိုင်ထိုးလိုင်း.
